SparkFun 教程：用 Teensy 4.1 制作便携式末日生存合成器

完整中文导读

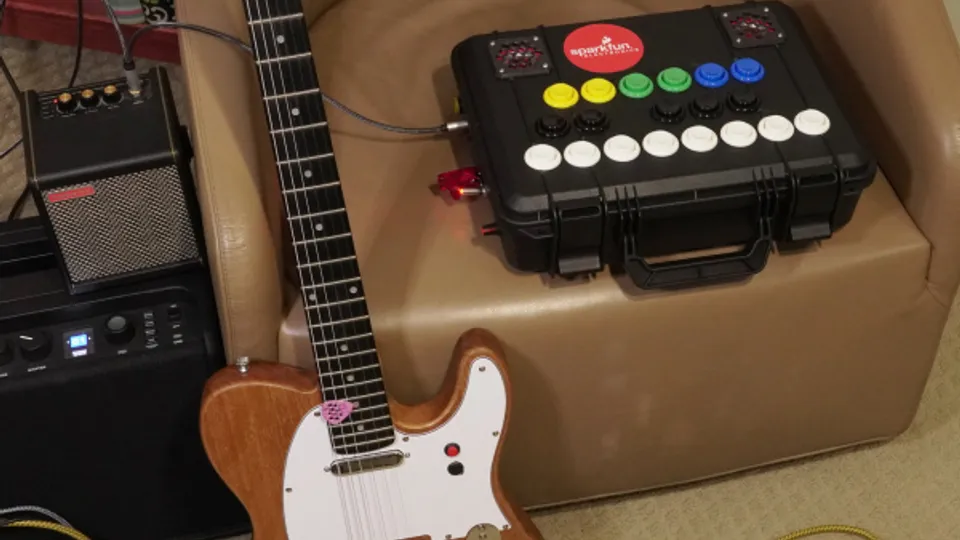

SparkFun 发布由 Jeremy Cook 制作的便携 DIY 合成器教程，核心为 Teensy 4.1、Teensy Audio Shield（Rev D）与 Qwiic Speaker Amp，全部集成在硬壳箱内。

中文整理

作者 / 来源：SparkFun · Learning · 原文时间未提供

原作者信息要点

这是SparkFun赞助、Jeremy Cook展示的项目，介绍一台集成在硬壳箱内的“末日生存合成器”，基于Teensy 4.1、Teensy音频扩展板（Rev D）和Qwiic扬声器放大器。

键盘使用街机按钮构成C3到C4一个八度，含5个黑键按钮；键盘上方两个按钮用于升/降八度，旁边四个按钮用于播放鼓或其他采样。系统支持键盘四声部复音，采样可同时播放。

箱内内置扬声器可独立运行，侧面3.5mm音频插孔可接外部设备放大或录音；另有外部USB-B电源接口、电源开关、扬声器静音按钮和音量电位器。

材料清单包括硬壳箱、3D打印扬声器格栅和按钮支撑、M3螺丝螺母、3.5mm立体声线缆与分线器、USB-C转接板、排针、螺丝端子、可焊接面包板、多种颜色街机按钮、带LED的SPST瞬时按钮、Teensy 4.1、音频扩展板、Qwiic扬声器放大器、Micro-SD卡和USB电池等。

主板上Teensy 4.1使用长中心排针，可焊接面包板和音频扩展板使用母排针，便于插拔；一组电源轨提供5V和GND，另一组提供3V3和GND。

按钮公共端通过导线和插片连接器连到地，每个按钮单独接到Teensy GPIO，按下时输入被拉低；作者用黑色线对应黑键、白色线对应白键、绿色线接地。

音量电位器一端接地、一端接+3.3V、中间接模拟引脚17；静音按钮常开端接Teensy GPIO 16，LED正极接GPIO 17，公共端和LED负极接地。

USB-C转接板的VBUS和GND接到主电源开关，开关灯光引脚接5V轨；放大器VIN和GND接主板5V和GND，Qwiic接口连接SDA、SCL、GND和+3.3V。

代码在GitHub上，需按Teensy入门文章加载到Teensy 4.1；采样文件放入Micro-SD卡并插入音频扩展板，新采样需为44.1kHz、16位，文件名与原文件完全一致，作者使用Audacity转换格式。

作者称该合成器设计为自解释，打开电源后静音按钮和灯亮起即可使用；按静音按钮可关闭外放并插耳机独听，也可接外部放大器或录音设备。

作者强调这是原型而非成品，并列出注意事项：最左侧白色开关可能与红色电源开关干涉，需旋转按钮底部；建议用扎带和热缩管做应力释放；硬壳箱虽可用但更强箱体更稳；部分USB电源需按键唤醒且充电时不供电；项目中使用了可锁定的Teensy 4.1，但称不影响构建和功能。

本站整理与观察

本站观察：该项目的核心是把Teensy 4.1音频系统、街机按钮输入和便携电源整合进硬壳箱，定位是可在断电或户外场景下独立演奏的便携乐器，而非量产产品。

本站观察：作者给出的材料清单和接线说明较完整，但机械加工、3D打印件和电源管理仍是构建难点；其列出的干涉、电源唤醒和箱体强度问题说明实际复现需要额外调试。

本站观察：四声部复音与采样同时播放的能力来自Teensy音频扩展板方案，但材料未给出延迟、音质或功耗的实测数据，相关性能不能据此推断。

材料为项目教程，未提供独立测试数据、成本明细或成品可靠性验证；作者自述为原型，构建结果可能因零件和工艺不同而变化。本站观察仅基于原文信息推论，不构成复现保证。
